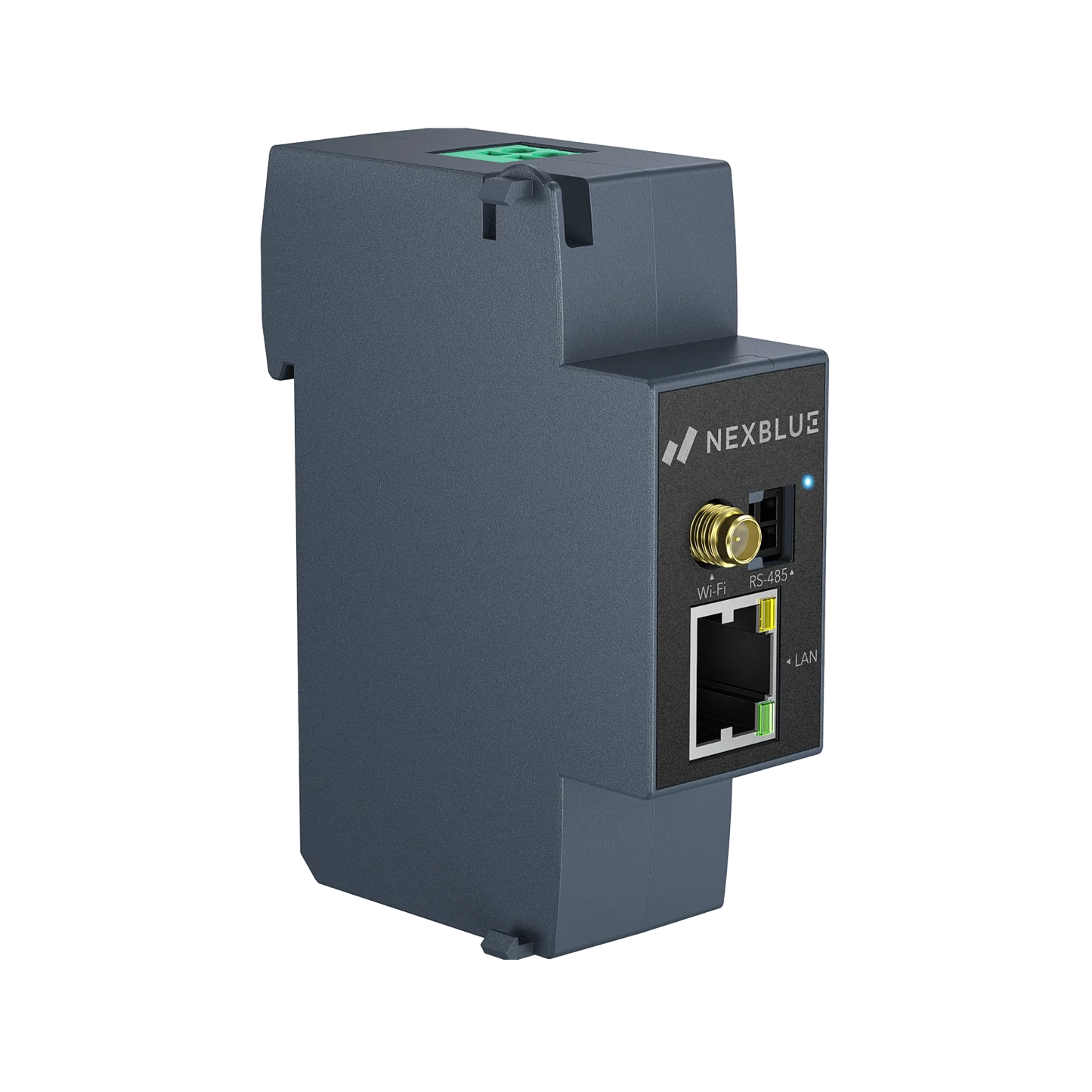

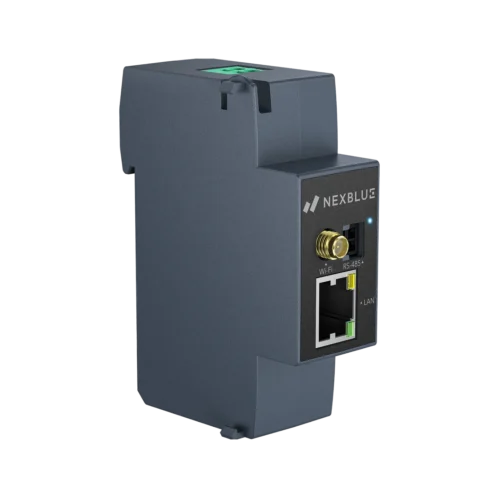

NexBlue Zen CT Kuormahallintalaite virtamuuntajilla on älykäs tehonmittaus- ja kuormanhallintalaite NexBlue-latausasemille. Se seuraa kiinteistön sähkönkulutusta reaaliajassa ja auttaa säätämään sähköauton lataustehoa automaattisesti käytettävissä olevan kapasiteetin mukaan.
Laite soveltuu erityisesti kohteisiin, joissa ei ole käytettävissä älymittarin suoraa mittausdataa. Mukana toimitettavien CT-virtamuuntajien avulla kuormitusta voidaan mitata suoraan sähköjärjestelmän vaiheista, jolloin latausasema saa ajantasaista tietoa kiinteistön kulutuksesta.
Dynaaminen kuormanhallinta sähköauton lataukseen
NexBlue Zen CT Kuormahallintalaite virtamuuntajilla mahdollistaa dynaamisen kuormituksen tasapainotuksen NexBlue-latausasemille. Kun kiinteistössä käytetään samanaikaisesti muita sähkölaitteita, järjestelmä voi pienentää lataustehoa automaattisesti. Kun muuta kulutusta on vähemmän, lataukselle voidaan antaa enemmän tehoa.
Tämä auttaa ehkäisemään ylikuormitustilanteita, suojaamaan pääsulakkeita ja hyödyntämään sähköliittymän kapasiteetin tehokkaammin ilman tarpeetonta lataustehon pysyvää rajoittamista.
CT-virtamuuntajat tarkkaan mittaukseen
Tuotteen mukana toimitetaan 3-in-1 CT-puristimet dynaamista kuormanhallintaa varten. CT-pihdit asennetaan sähköjärjestelmän vaihejohtimien ympärille, jolloin kiinteistön kuormitusta voidaan mitata jatkuvasti ja tarkasti.
Mukana toimitettavat CT-pihdit tukevat enintään 80 A mittausta ja soveltuvat enintään 16 mm² johdotukselle. NexBlue Zen -järjestelmä tukee myös suurempia mittauskokonaisuuksia yhteensopivilla ratkaisuilla.
Aurinkosähkön ylijäämälatauksen tuki
NexBlue Zen tukee aurinkosähkön hyödyntämistä latauksessa. Yhteensopivassa järjestelmässä latausta voidaan ohjata kiinteistön oman aurinkosähkötuotannon mukaan, jolloin sähköauton latauksessa voidaan hyödyntää paremmin saatavilla olevaa omaa energiaa.
Aurinkosähkön ylijäämälataus auttaa vähentämään verkosta ostetun sähkön tarvetta ja parantaa sähköauton latauksen kustannustehokkuutta.
Paikallinen yhteys NexBlue-latureihin
NexBlue Zen voi kommunikoida NexBlue-latausasemien kanssa paikallisesti WiFi-, LAN- tai Nexus RF -yhteyden kautta. Tämä mahdollistaa vakaan ja nopean tiedonsiirron kuormanhallintaa varten ilman, että järjestelmä on täysin riippuvainen ulkoisista pilvipalveluista.
Useat yhteysvaihtoehdot tekevät laitteesta joustavan erilaisiin asennuskohteisiin ja sähköjärjestelmiin.
Nopea asennus ja helppo käyttöönotto
NexBlue Zen on suunniteltu helpottamaan sähköasentajan työtä. Pikaliittimet, sisäänrakennettu virtalähdemoduuli ja mukana toimitettava C10 1P MCB tekevät asennuksesta selkeän ja nopean.
Käyttöönotto ja konfigurointi tehdään NexBlue Partner -sovelluksen kautta yhdessä latausaseman kanssa. Tämä helpottaa järjestelmän määrittämistä ja varmistaa, että kuormanhallinta toimii oikein kohteen sähköjärjestelmän mukaan.
Yhteenveto
NexBlue Zen CT Kuormanhallintalaite virtamuuntajilla on tehokas ja älykäs ratkaisu NexBlue-latausasemien dynaamiseen kuormanhallintaan. Reaaliaikainen kulutuksen mittaus, CT-virtamuuntajat, WiFi-, LAN- ja Nexus RF -yhteydet, aurinkosähkön ylijäämälatauksen tuki sekä nopea käyttöönotto tekevät siitä erinomaisen lisävarusteen turvalliseen ja energiatehokkaaseen sähköauton lataukseen.
Tekniset tiedot
Tuote: NexBlue Zen CT Kuormanhallintalaite virtamuuntajilla
Käyttötarkoitus: dynaaminen kuormanhallinta ja tehonmittaus
Yhteensopivuus: NexBlue-latausasemat
Mittaus: CT-virtamuuntajilla
Mukana toimitettavat CT-pihdit: 3-in-1 CT-puristimet
CT-pihtien mittauskapasiteetti: max. 80 A
Soveltuva johdotus CT-pihdeille: max. 16 mm²
Järjestelmän tuki: jopa 1500 A yhteensopivilla mittausratkaisuilla
Yhteydet latausasemaan: WiFi, LAN ja Nexus RF
Aurinkosähkön tuki: kyllä, ylijäämälataukseen yhteensopivassa järjestelmässä
Konfigurointi: NexBlue Partner -sovellus
Virtalähde: sisäänrakennettu virtalähdemoduuli
Sisältää: NexBlue Zen -virtasensori, C10 1P MCB, 3-in-1 CT-puristimet ja antenni
Asennus: sähköalan ammattilaisen toimesta
| Malli | CS3ANA |
|---|---|

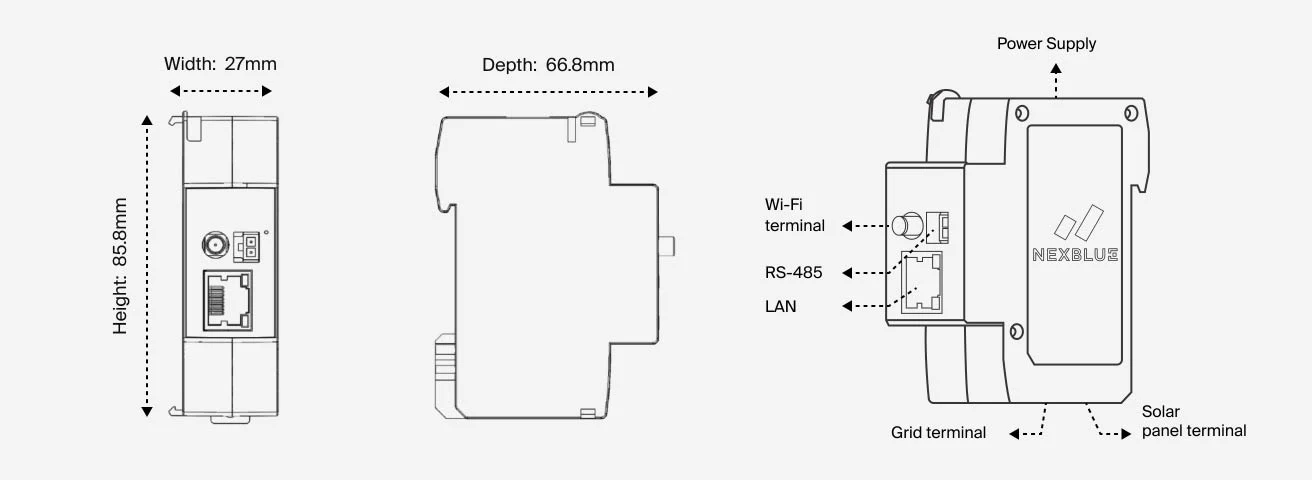

| Mitat (mm) | K 85,8 x L 27 x S 66,8 |
| Paino | 95 g |
| Ylijänniteluokka | OVC II |
| Eristysluokka | II |
| Jännitteen mittausalue | 85–264 V AC |
| Nimellisteho | 3 W |
| Virran mittausalue | CT-puristimet (sisältyvät): 0–80 A (max 16 mm²), Rogowski-kela (valinnainen): 0–1500 A |
| Virtalähde | 85–264 V AC, 50 Hz |
| Asennusjärjestelmä | TT, IT tai TN, 1-vaiheinen – 3-vaiheinen |
| Liitännät | Grid terminal, solar panel terminal, RS-485, LAN, Wi-Fi terminal, power supply terminal |
| Asennustapa | DIN-kisko |
| Takuu | |
| Käyttölämpötila | -25 °C – +55 °C |
| Kotelointiluokka | IP30 |
| Suhteellinen ilmankosteus | 0–90 % |
| Käyttökorkeus | 0–2000 m |
| Sisäkäyttö | Kyllä |
| Wi-Fi | 2,4 GHz 802.11 b/g/n |
| Bluetooth | BLE 4.2 |
| Nexus RF | Kyllä |
| RS-485 | TIA/EIA-485A |
| Ethernet | ISO/IEEE 802.3u |
| EU-tyyppitarkastus | Module B |
| Radiolaitedirektiivi | 2014/53/EU |
| Vaatimustenmukaisuus | Article 3.1.a Health and Safety, Article 3.1.b EMC, Article 3.2 Efficient use of radio spectrum |
| Valmistusmaa | Norja |
Usein kysytyt kysymykset
NexBlue ZEN CT on kuormahallintalaite kohteisiin, joissa älymittaria tai HAN/P1-porttia ei ole käytettävissä. Se mittaa sähkövirtaa virtamuuntajilla (CT) ja mahdollistaa dynaamisen kuormituksen tasapainotuksen sekä aurinkoenergian ylijäämän hyödyntämisen sähköauton latauksessa.
ZEN CT mittaa sähkövirtaa virtamuuntajien (CT) avulla. Se seuraa kuormitusta reaaliaikaisesti ja ohjaa lataustehoa estäen pääsulakkeiden ylikuormituksen.
ZEN CT kommunikoi NexBlue-latausasemien kanssa paikallisesti Wi-Fin, LANin tai Nexus RF -radiotaajuuden kautta. Pilviyhteyttä ei vaadita perustoimintoihin.
Ratkaisu sopii erityisesti olemassa oleviin sähköjärjestelmiin, joissa kuormanhallinta halutaan toteuttaa ilman älymittariliitäntää. Se soveltuu myös vaativampiin kohteisiin ja suurempiin sähköliittymiin, koska maksimivirta on jopa 1500 A.
Laite on suunniteltu nopeaan ja selkeään asennukseen, ja sähköasentaja voi asentaa sen alle neljässä minuutissa pikaliittimien, sisäänrakennetun virtalähdemoduulin ja mukana toimitettavan johdonsuojakatkaisijan (MCB) ansiosta. Konfigurointi tehdään NexBlue-latausaseman kanssa NexBlue Partner -sovelluksen kautta.
Toimitussisältö: 1 kpl NexBlue ZEN CT (virtasensori), 1 kpl C10 1P MCB, 1 kpl 3-in-1 CT-puristimet dynaamiseen kuormanhallintaan ja 1 kpl antenni. Huomio: joissakin kohteissa voidaan tarvita muun tyyppisiä CT-puristimia.
